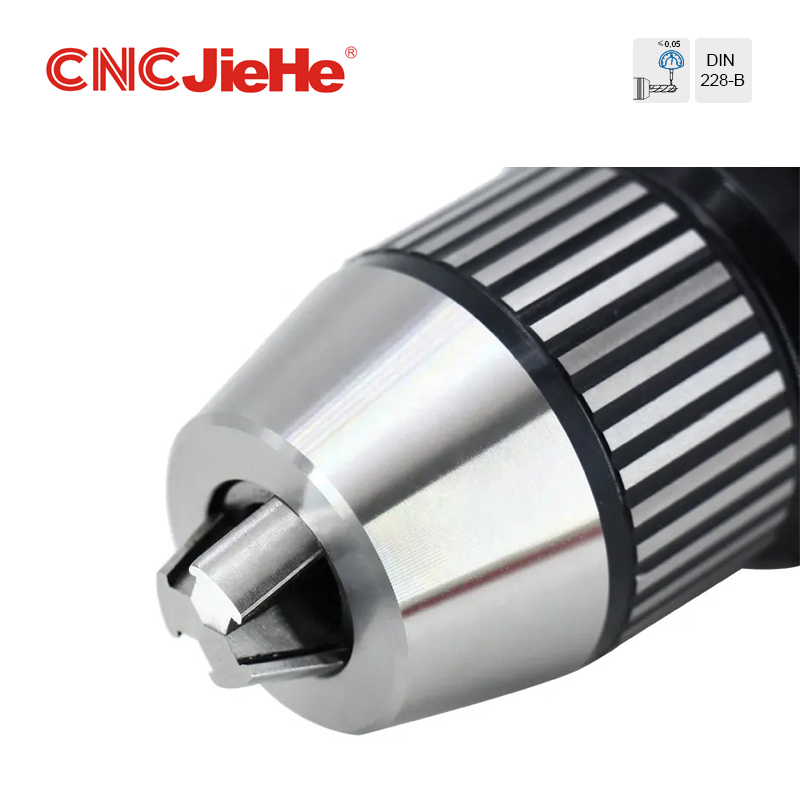

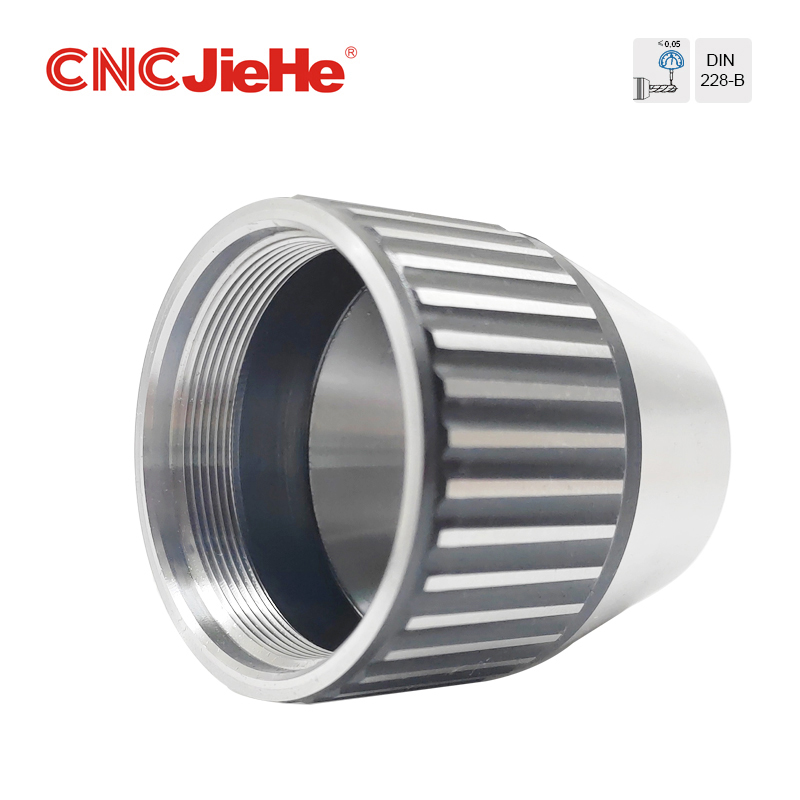

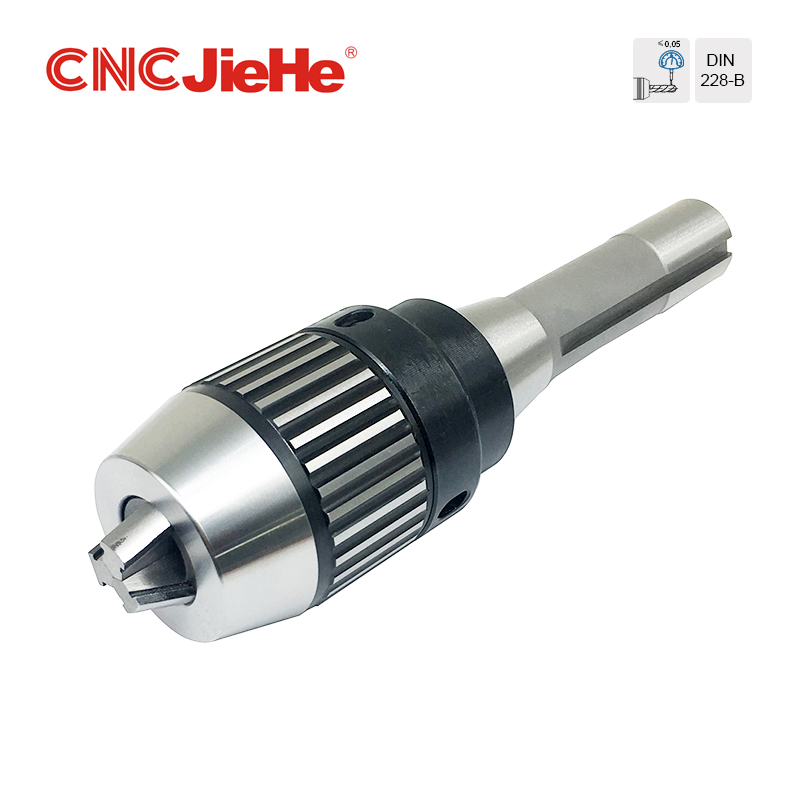

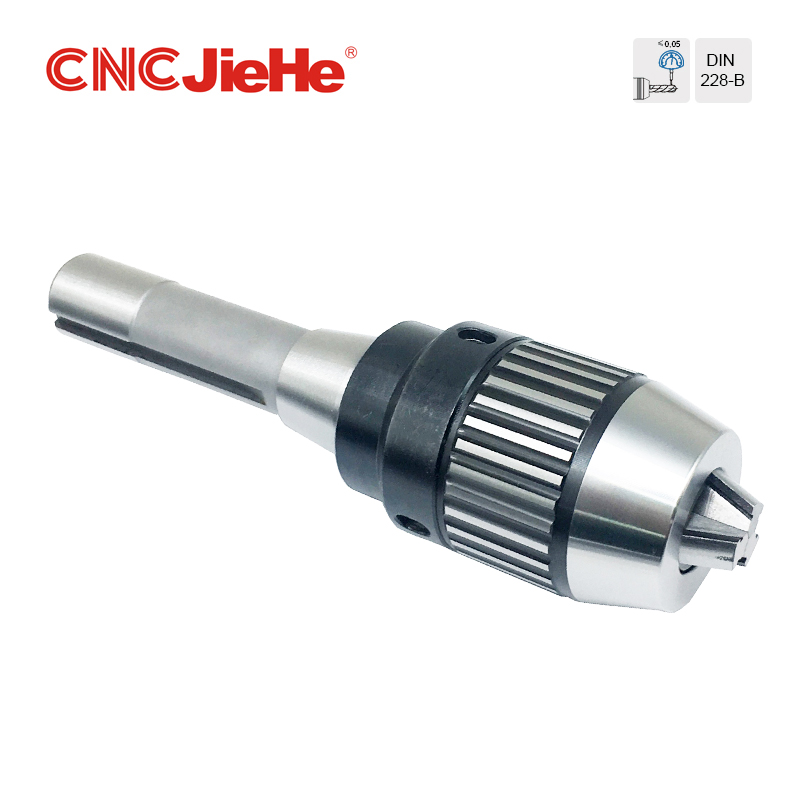

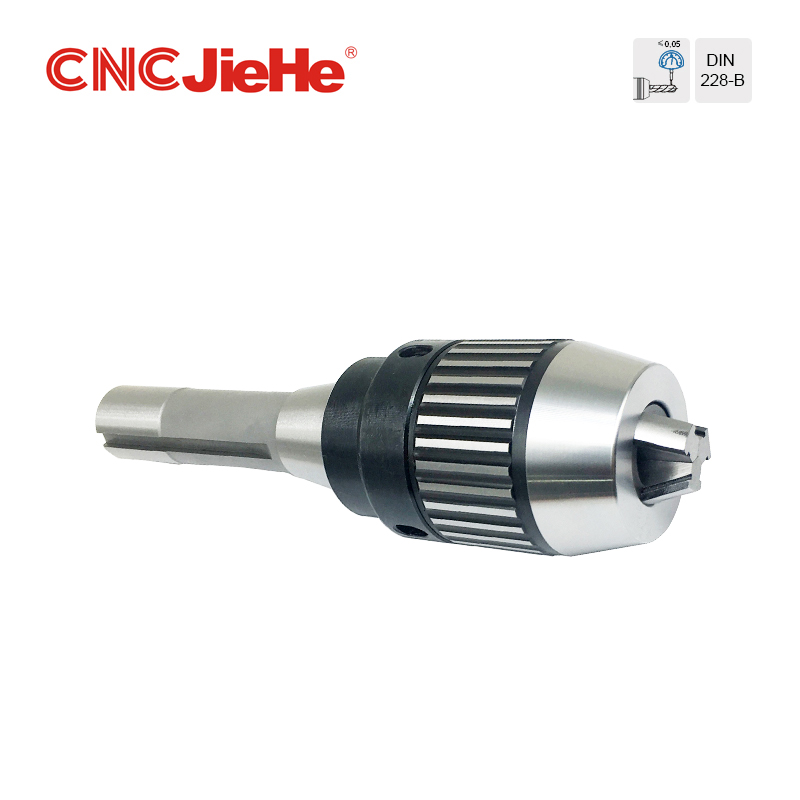

R8 APU High Precision Drill Chuck Holder

Descrição do produto

OR8O suporte do chuck de alta precisão da APU é um dispositivo de retenção de ferramentas projetado especificamente para usinagem de alta precisão, combinando as funções de um mandril de broca e uma haste de ferramenta. Possui um projeto de estrutura monolítica, oferecendo alta rigidez, alta coaxialidade e alta precisão, o que garante estabilidade e repetibilidade excepcionais durante rotação de alta velocidade e usinagem de precisão. O arbor de broca integrado da APU é comumente usado em máquinas CNC e centros de usinagem, particularmente adequados para aplicações que requerem perfuração, moagem e tapping de alta precisão. Seu design compacto e desempenho superior o tornam amplamente utilizados em indústrias como aeroespacial, fabricação automotiva e processamento de mofo.

Esquema do produto

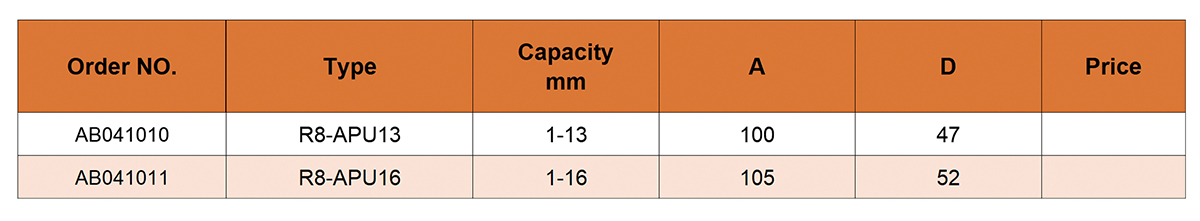

Parâmetro do produto

Por que escolher Jiehe

Escolha CNC Jiehe para obter precisão, confiabilidade e eficiência.NossoR8APU High Precision Drill Chuck HolderA precisão <0,06mm. escreva com rosca trapezoidal, alta estabilidade, forte estojo de travamento. Wear Resistance.LT tem função de auto-bloqueio, use uma chave especial.Apoiado por nosso compromisso com os padrões globais (ISO, DIN, JIS-B, ANSI) e precisão consistente através de tratamento térmico a vácuo, nossos produtos são construídos para atender às suas necessidades de usinagem mais difíceis.Confie em nós para oferecer suporte de qualidade, precisão e incomparável para suas operações.

Sistema de produtos

Alta rigidez e estabilidade: o design monolítico reduz as conexões entre os componentes, aumentando a rigidez geral e minimizando efetivamente as vibrações durante a usinagem de alta velocidade, garantindo a estabilidade do processo.

Alta coaxialidade: a estrutura integrada garante coaxialidade extremamente alta entre o arbor e o chuck, garantindo precisão durante a perfuração ou corte, tornando-o particularmente adequado para os requisitos de usinagem de alta precisão.

Vantagens do produto

Alta repetibilidade: o design integrado elimina erros de montagem que podem ocorrer em estruturas divididas tradicionais, garantindo alta repetibilidade cada vez que a ferramenta é alterada.

Design compacto: a estrutura compacta reduz o comprimento geral da ferramenta, tornando-o adequado para uso em ambientes de usinagem com restrição de espaço, além de melhorar o desempenho dinâmico da máquina-ferramenta.

Diagrama 3D do produto

O diagrama 3D doR8O suporte de broca de alta precisão da APU mostra seu projeto estrutural preciso e recursos funcionais.O diagrama 3D apresenta claramente a estrutura monolítica da árvore, incluindo a seção Chuck, a conexão de haste e o mecanismo de fixação interna.Através da perspectiva 3D, o design compacto, a superfície de pinça de alta precisão e o caminho de transmissão de força otimizado podem ser observados intuitivamente.O design geral reflete características como alta rigidez, alta coaxialidade e alta repetibilidade, tornando-o adequado para cenários de usinagem de alta precisão

Precisão

O teste de precisão do suporte de broca de alta precisão do R8 APU segue um rigoroso padrão de "três barras de três testes" para garantir seu desempenho de alta precisão com ferramentas de diferentes diâmetros.Tomando um mandril de 13 mm como exemplo, o processo de teste envolve o uso de três barras de teste de 13 mm, 8 mm e 4 mm para medir a precisão de uma peça de trabalho com um diâmetro quatro vezes o da barra de teste.A precisão necessária deve estar dentro de 0,05 mm, garantindo que o chuck mantenha coaxialidade e estabilidade extremamente alta ao fixar ferramentas de vários diâmetros.Esse método de teste não apenas verifica a precisão do Chuck em sua faixa máxima de fixação, mas também avalia de maneira abrangente seu desempenho sob diferentes condições de trabalho por meio de testes de vários diâmetro, atendendo assim às demandas de usinagem de alta precisão.

Comparação de produtos

Alta precisão: A nova APU utiliza processos avançados de fabricação e padrões de teste mais rigorosos, garantindo coaxialidade e repetibilidade superiores em comparação aos modelos tradicionais, atendendo a requisitos de usinagem de maior precisão.

AltoRigidez: Através do projeto estrutural otimizado e da seleção de material, a nova APU melhora a rigidez geral, mantendo um perfil leve, reduzindo efetivamente as vibrações durante a usinagem de alta velocidade e o aumento da estabilidade do processamento.

Vida de serviço longo: a nova APU incorpora mais materiais resistentes ao desgaste e tecnologias de tratamento de superfície para os principais componentes, estendendo significativamente sua vida útil e reduzindo os custos de manutenção.

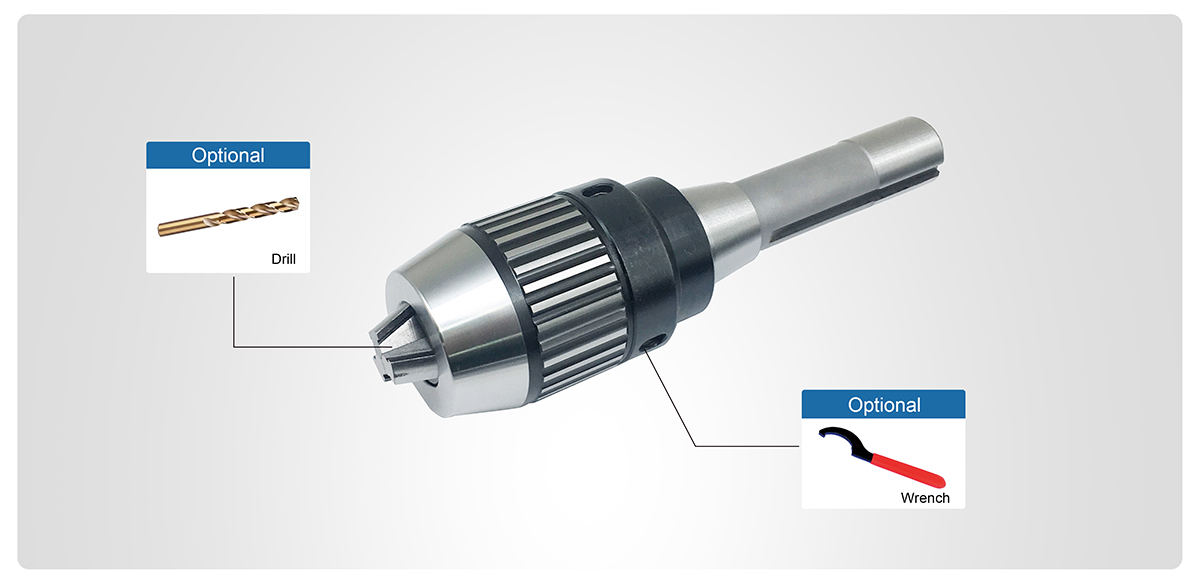

Acessórios opcionais

Nosso produto oferece uma variedade de configurações opcionais.Acessórios opcionais, como a broca, podemos atender aos diversos requisitos dos usuários em relação à precisão e estabilidade.Além disso, uma chave é fornecida para ajudar os usuários na instalação e manutenção do produto, permitindo configurações personalizadas de produtos.

Inspeção de qualidade

A Jiehe Machinery possui uma fábrica de produção de ferramentas líderes e um centro de inspeção e teste na China, com a classificação dos recursos de fabricação entre os top. Nosso equipamento principal de produção e teste inclui Grob, Takisawa, Doosan, Haimer, Kelch, Zoller, Mitutoyo, etc., e também possuímos toda a gama de detentores de ferramentas padrão e medidores de ferramentas do Diebold alemão. O uso desses equipamentos garante ainda a superioridade de nossa eficiência de produção e qualidade do produto.

Temos uma linha de produção inteligente, que garante a estabilidade da qualidade do produto e melhora bastante a eficiência da produção.

Fotografias de produtos no workshop

Nosso workshop mantém um inventário robusto de produtos semi-acabados, garantindo um suprimento constante e nos permitindo cumprir prazos apertados com velocidade e eficiência. Com processos de produção simplificados e uma cadeia de suprimentos bem organizada, garantimos tempos rápidos de resposta sem comprometer a qualidade. Nossa equipe experiente e instalações de última geração nos permitem responder rapidamente às demandas dos clientes, oferecendo soluções flexíveis e entrega rápida para manter suas operações funcionando sem problemas.

Exibição de fábrica

A Jining Jiehe Machinery Co., Ltd., criada em 2000, é uma empresa nacional de alta tecnologia e uma empresa inovadora e orientada para a tecnologia em nível provincial. Especializada em acessórios da CNC Machine Tool, a empresa oferece mais de 1.000 variedades de produtos, com 60% dos produtos exportados. Com mais de 200 máquinas CNC e uma equipe de mais de 100 funcionários, Jiehe ganhou mais de 30 patentes nacionais e é reconhecida por suas conhecidas marcas comerciais como CNCJiehe, Sun Moon Lake e Goose. A empresa participa regularmente de exposições internacionais em Pequim, Xangai, EUA, Alemanha, Itália e Tóquio, construindo uma forte presença no mercado global. Ao realizar as principais empresas da Alemanha e do Japão, Jiehe alcançou um rápido desenvolvimento e estabeleceu uma produção abrangente e base de P&D com subsidiárias em Jining, Shandong, Suzhou e além.
